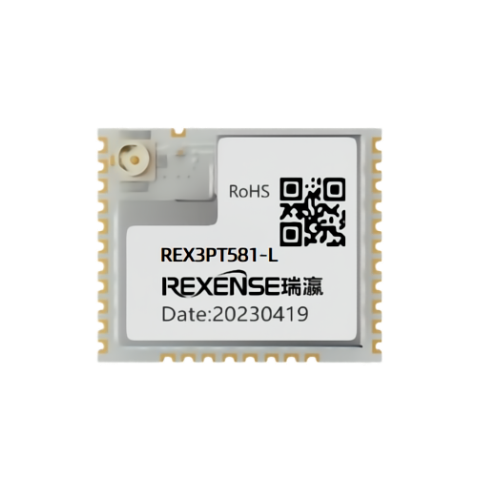

REX3PT581-L

尺寸：18.0*15.0*3.0mm（带屏蔽罩）
工作温度：-40℃ to +85℃
认证支持：FCC、CE、SRRC、REACH、RoHS
适用品类：窗帘电机、门锁

REX3PT581-L是一款外形小巧、高灵敏度的低功耗Zigbee模组；符合IEEE802.15.4规范和Zigbee 3.0标准。模组内置PA，集成32位RISC MCU，Zigbee3.0无线通信，64KB SRAM，512KB内置Flash，14位ADC，6通道PWM，一个正交解码器（QDEC）和丰富的GPIO资源。

立即咨询

模组亮点

高性能

芯片内置PA
路测弱干扰环境500米范围内稳定通信¹
信号穿墙能力出色
高可靠

专业硬件设计
严苛测试标准
保证产品在恶劣环境下的可靠性
高拓展

丰富的GPIO资源
满足不同的产品需求

*数据来源于瑞瀛实验室，测试环境为街道路边，视距无遮挡，但有绿化带及周边不明干扰。测试方法：模组天线0°、90°、180°、270°与网关通信50次，保证100%控制成功率的最大的距离。

主要特性

输出功率：最高可达20.0dBm

高接收灵敏度：可达-103.5dBm

极低的功耗

休眠模式：2.7µA

接收模式：15.3mA

发射模式：144.5mA@20dBm

天线类型：外置天线

频偏范围：＜±10ppm @25℃

丰富的存储资源：512KB Flash，64KB RAM

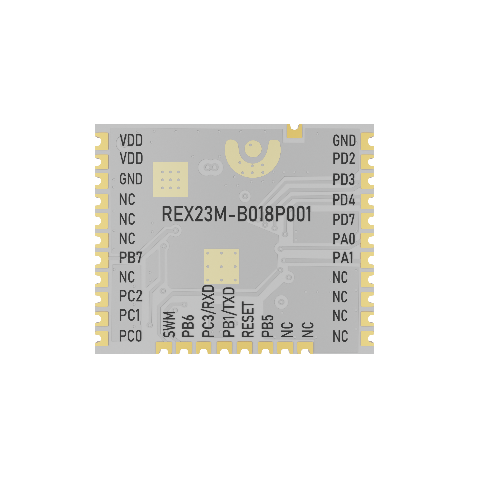

14个GPIO可根据用户需要配置为多种功能接口

GPIO

外部中断源

14位精度ADC采样通道

USART带硬件流控制

SPI/I2C接口

PWM输出

硬件看门狗

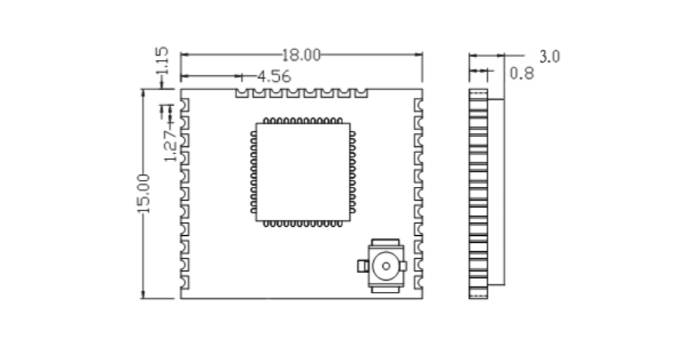

封装信息

尺寸：18mm(L)x15mm(W)x3.0mm(H)（带屏蔽罩）
（尺寸公差：长宽±0.25mm、高±0.15mm）
